D&B GROUP – ÉPÜLETGÉPÉSZ TERVEZÉS ÉS KIVITELEZÉS

Ipari épületgépészeti tervezés

A D&B GROUP sok év épüeltgépészeti tervezési tapasztalatának köszönhetően igyekszik az Önnek lehető legmefelelőbb épületgépész megoldásokat találni, bármilyen ipari beruházással is keljen megküzdeni. A hosszú évek során meg kellett oldanunk hulladékhő hasznosítást, lokális hűtést vagy fűtést csarnokokon belül, tisztatér biztosítását, gyártósor technológiai hűtését. Természetesen nem csak ezen rendkívül bonyolult megoldásokat tartalmazza az ipari épületgépészet, ugyan is számos esetben kellett csak temperálnunk, kapulégfüggönyöket alkalmaznunk. Távol áll tőlünk, de természetesen ha ez a leglogikusabb megoldás, akkor még sötétsugárzókat is tervezünk, de ez jellemzően csak a hidegcsarnokokba kerül be, ahol gyors fűtés kell rövid ideig és csak a dolgozó számára.

Bizonyos épületgépészeti megoldásokat részletesebben is megemlítünk, és ha Ön gyártócsarnokot tervez, lehetséges hogy megtalálja a legalkalmasabb megoldást.

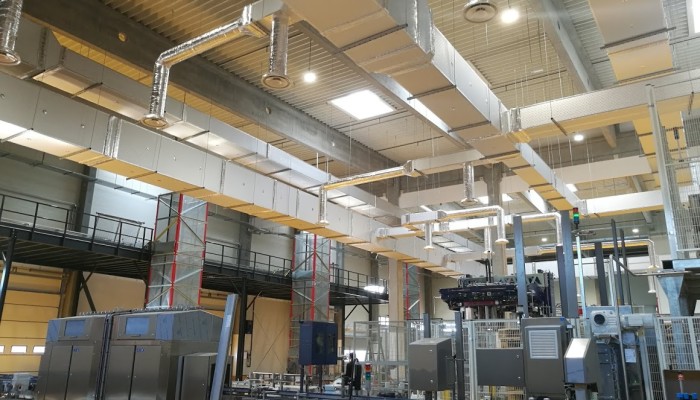

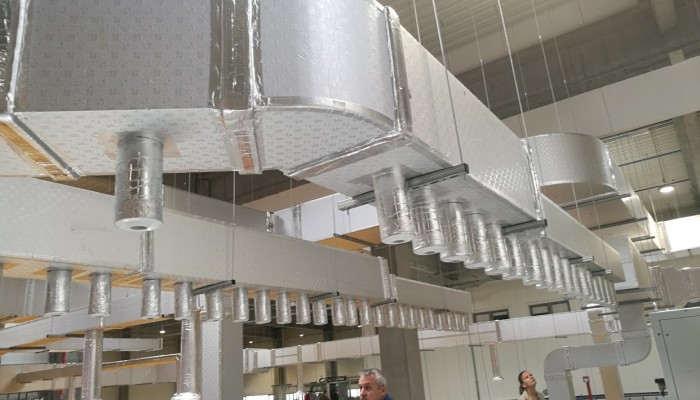

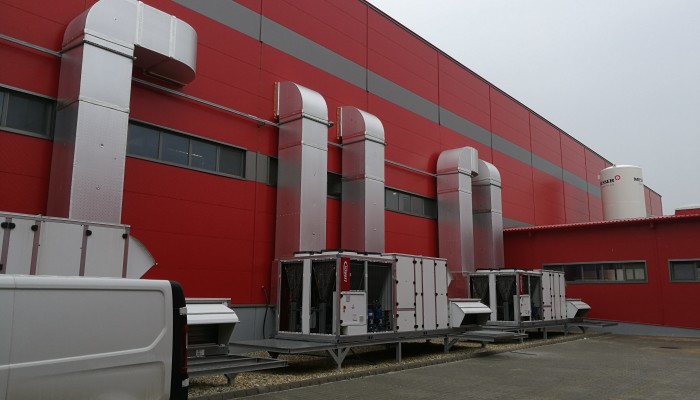

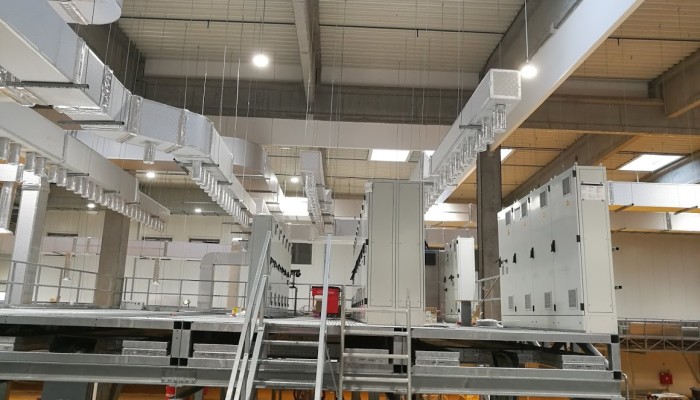

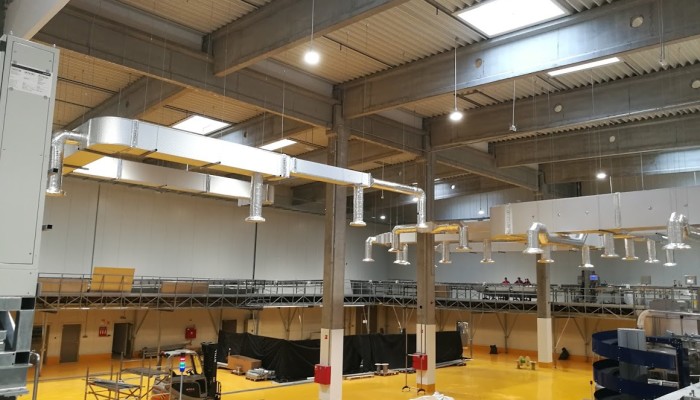

Lokális hűtés nagy hőfejlődésű csarnokban:

Előfordul olyan épületgépész tervezési megoldás, amikor komfort szempontból lényegtelen a keletkező hőfejlődést lehűteni, vagy nem lehet elvezetni. Ilyen megoldások esetén elegendő, ha csak lokálisan, közlekedési útvonalban, vagy munkaállomás környezetében biztosítjuk a megfelelő hőmérsékletet. Ez rendkívül nagy energia megtakarítással jár, illetve lényegesen csökkenti a beruházási költséget. Ilyen megoldást alkalmaztunk például a szikszói HELL Energiaital gyártó új csarnokában.

  • Épületgépész tervezés
    Épületgépész tervezés
  • Épületgépész tervezés
    Épületgépész tervezés
  • Épületgépész tervezés
    Épületgépész tervezés
  • Épületgépész tervezés
    Épületgépész tervezés

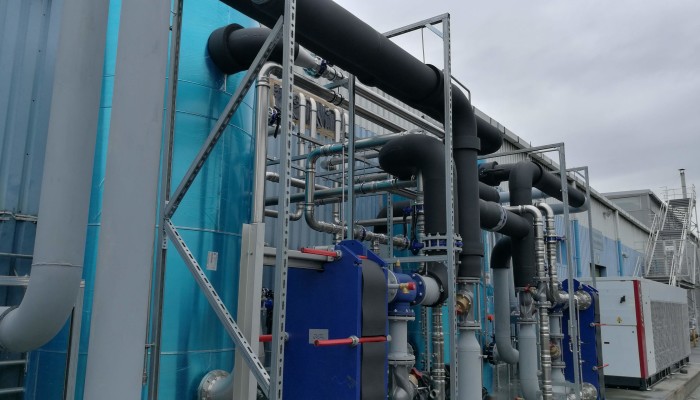

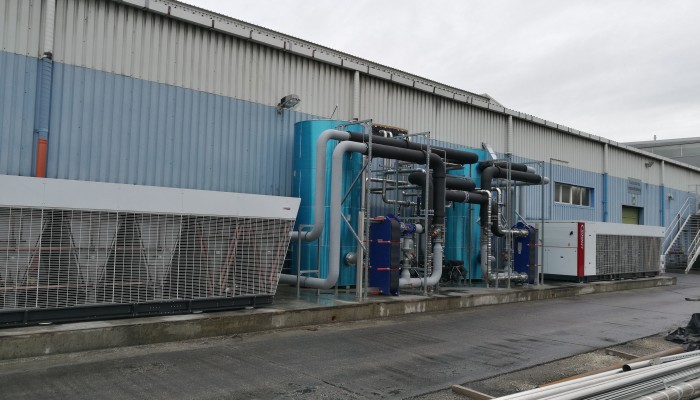

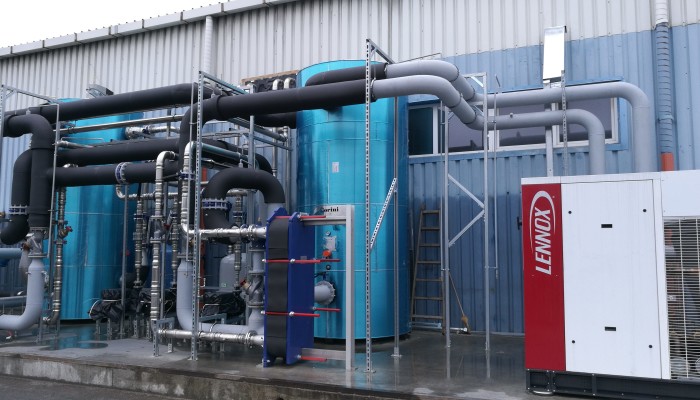

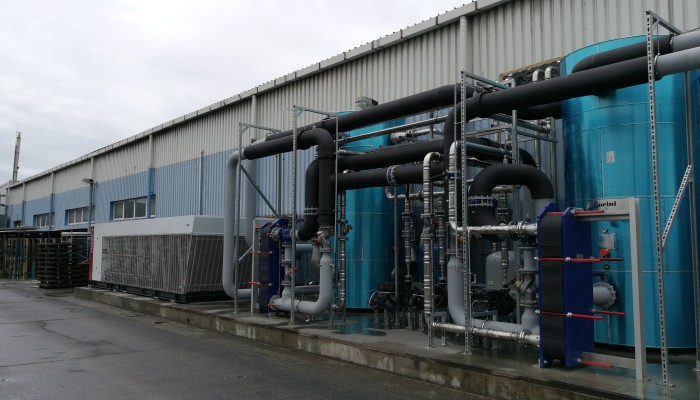

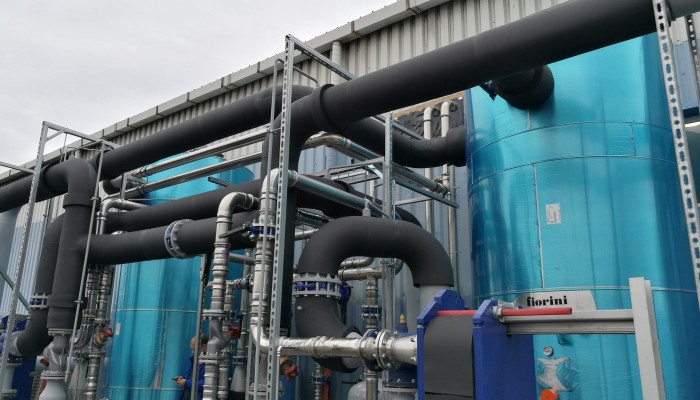

 Technológiai hűtés, gyártósori berendezések hűtése

Tervezési munkáink során olyan különleges gépészeti tervezési munkában volt részünk, mely esetében gyártás során alkalmazott gépek hőterhelését hűtővízzel kellett elvezetni. Ilyen esetben figyelembe kell venni a speciális anyaghasználatot, a gyártósori berendezések rendkívül magas ellenállását. A technológiai méretétől függ a hűtési rendszer mérete is. Célszerű a lentebbi képen látható módon külön választani a külső és a belső hűtési vízet, tehát a kültérben lévő és beltérben lévő hűtési vizet. Amennyiben megfelelő méretű a hűtőgép, úgy ún. szabadhűtéses üzemmódban is tud működni a rendszer, persze ez külső hőmérséklet függő és jellemzően a téli hónapokban tud ilyen üzemmódban működni.

  • Technológiai hűtés épületgépész tervezés
  • Technológiai hűtés épületgépész tervezés
    Technológiai hűtés épületgépész tervezés
  • Technológiai hűtés épületgépész tervezés
    Technológiai hűtés épületgépész tervezés
  • Technológiai hűtés épületgépész tervezés
  • Technológiai hűtés épületgépész tervezés
    Technológiai hűtés épületgépész tervezés

Hulladékhő hasznosítás csarnokban:

Vannak olyan különleges megoldások, ahol a gyártás során nagy mennyiségű hulladékhő keletkezik akár folyadékhűtőből távozó levegővel, vagy a gyártás során a felesleges fűtővízből. A hulladékhő hasznosítás a jelen korunk magas szintű műszaki megoldásai közé tartozik, korábban nem volt jellemző. A keletkező meleg levegővel, például egy levegő-víz hőszivattyú távozó levegő oldalán keletkező hővel érdemes csarnokot fűteni télen, de ezt nyáron mindenképpen ki kell engedni a szabadba. Ha ugyanilyen berendezés forrásoldala víz, tehát víz-víz folyadékhűtő, akkor a vizet akár légtechnika fűtésére, akár használati melegvíz fűtésére is lehet alaklamazni.  Ezen rendszerekkel szintén jelentős energiát lehet megtakaírtani.

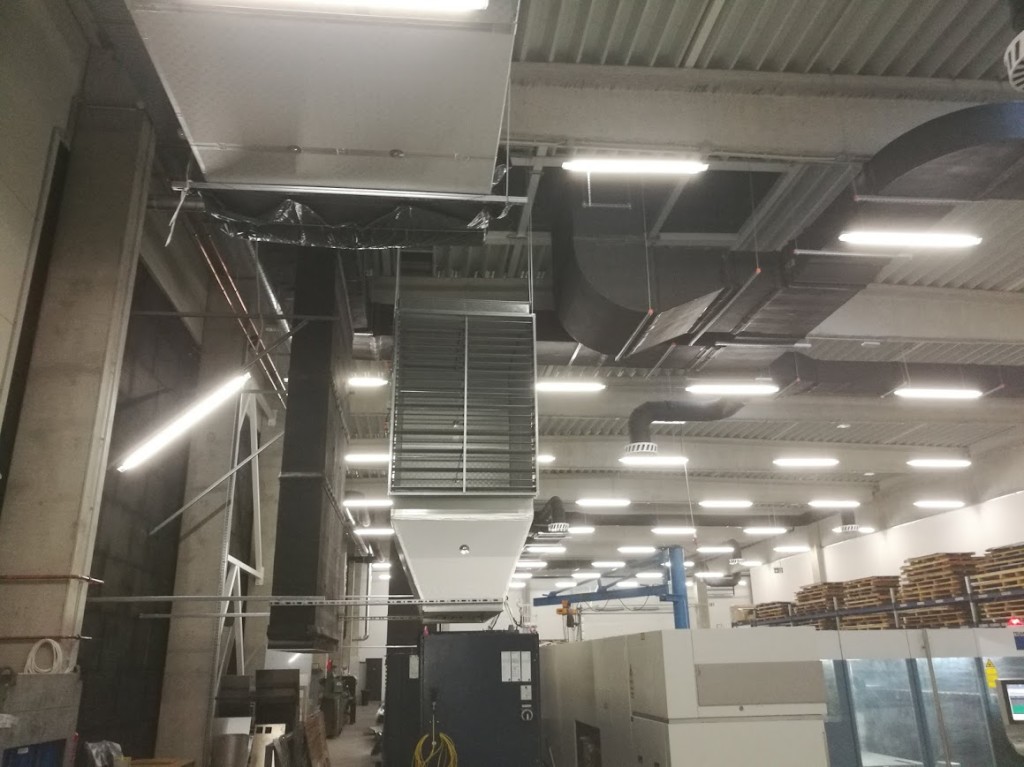

A lentebbi képen csarnokban keletkező hulladékhőt hasznosító rendszert terveztünk.  Lézervágó gép hőszivattyújából távozó meleg levegőt vezettünk egy légkezelő gépre, mely ilyenkor ventilátor működtetésén kívül több energiát nem vesz fel, és befújja a aztán azt a csarnok térbe. Nyári esetben a nagy méretű zsalukon keresztül távozik a levegő az épületből.

Hulladékhő hasznosítás csarnokban

Hulladékhő hasznosítás csarnokban
