Tervezési referencia munkák

Oldalunkon jelentős változás várható, ugyanis referenciáinkat hamarosan feltöltjük a különböző épülettípusokra szétbontva. Referencia munkáink között megtalálhatók:

  • csarnok tervezések,
  • szálloda tervezések,
  • ipari gáz tervezések,
  • uszodai komfort gépészet tervezése,
  • szerverterem hűtési rendszer tervezése,
  • társasházak tervezése,
  • családi házak tervezése kiviteli szinten
  • családi házak egyszerű bejelentéséhez szükséges tervezés

Munkáink során ahol csak lehet, elkötelezetten a megújuló energia mellett döntünk, melyet számos munkánkon be is mutatunk.

Családi ház tervezése – Budapest, II. kerület

  • Nagyon alacsony energia igényű A+ kategóriás családi ház.
  • Az épület fűtési-hűtési energiáját 1db 24kW FONDITAL kondenzáció gázkazán biztosítja.
  • Az épület szellőztetéséért egy WOLF CWL 300 Excellent típusú gép gondoskodik, mely 90% feletti hővisszanyerési hatásfokkal bír.
  • Az épület nyári felmelegedésének nincs kockázata, ezért folyadékhűtő, hőszivattyú betervezése nem indokolt, azonban a talaj télen-nyáron közel állandó hőfokú rétegében letekert talajkollektor segítségével a befújt levegőt tudjuk hűteni. Télen ugyanezzel a rendszerrel elő tudjuk melegíteni a hideg kinti levegőt.
  • Tetőről lefolyó csapadékvizet öntözési céllal ciszternában tárolunk, melynek túlfolyóját vezetjük a közműbe.
  • A tervezés során felmerülő engedélyezési eljárásokat lefolytatjuk, a szolgáltatóknál eljárunk. Ezen szolgáltatók az alábbiak:
    • GÁZ SZOLGÁLTATó (FŐGÁZ)
    • KÉMÉNYSEPRŐ VÁLLALAT (FŐKÉTÜSZ)
    • VÍZSZOLGÁLTATÓ (FVM)
    • CSATORNA SZOLGÁLTATÓ (FCSM)

Családi ház tervezése – Budapest, III. kerület

  • Az épület fűtési-hűtési energiáját 1db 16kW PANASONIC levegős hőszivattyúval biztosítjuk.
  • A hőszivattyúhoz igényelhető a GEO tarifa mely egész évben elérhető napi 22 órában.

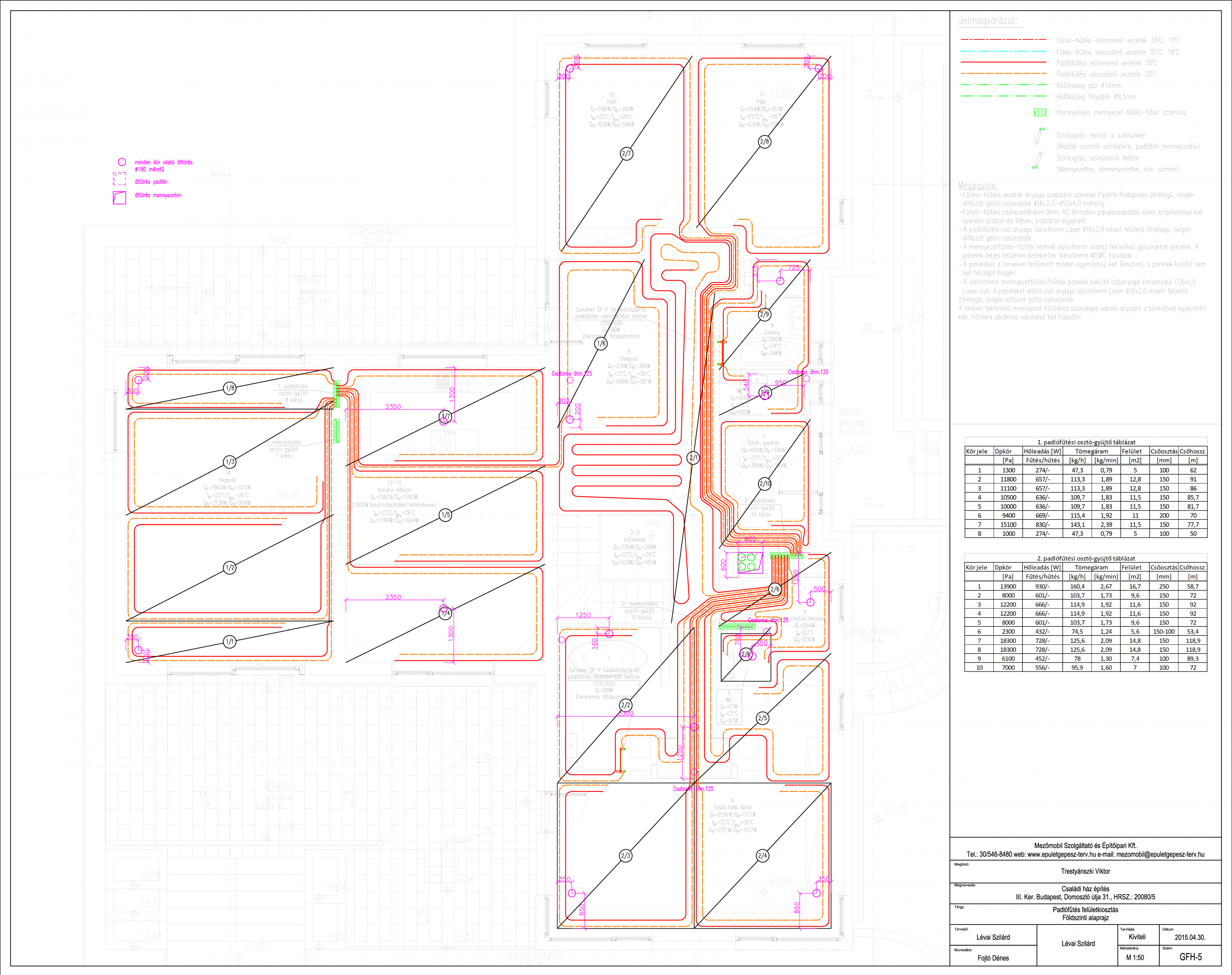

  • A hőszivattyúhoz kötelezően felületfűtést-hűtést alkalmaztunk, melyet a Variotherm rendszerekkel biztosítottunk.
  • Felváltva használtunk gipszkartonos álmennyezeti hűtést és vakolt mennyezeti hűtési rendszert, ugyanis egy nagyon bonyolult álmennyezet került kialakításra

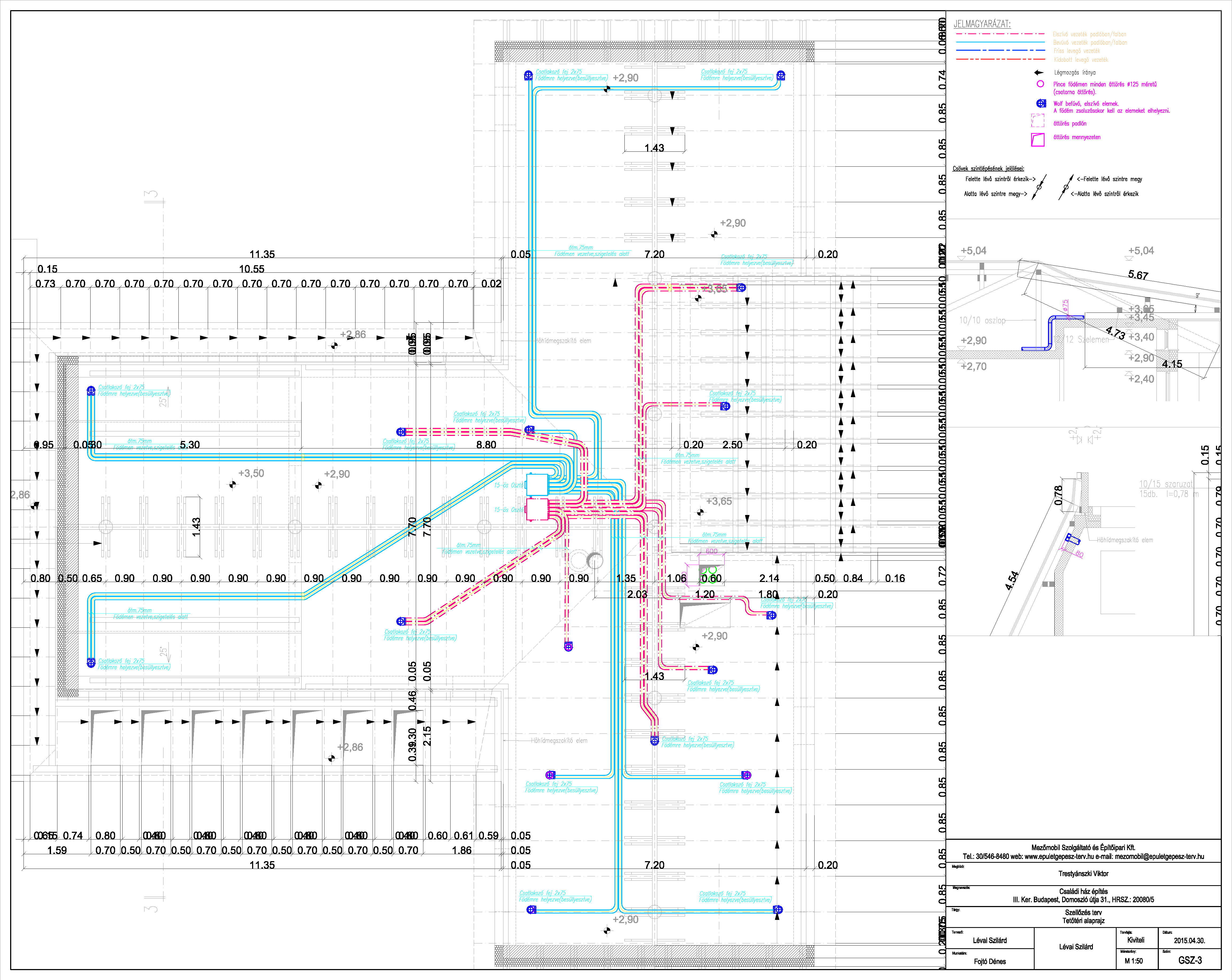

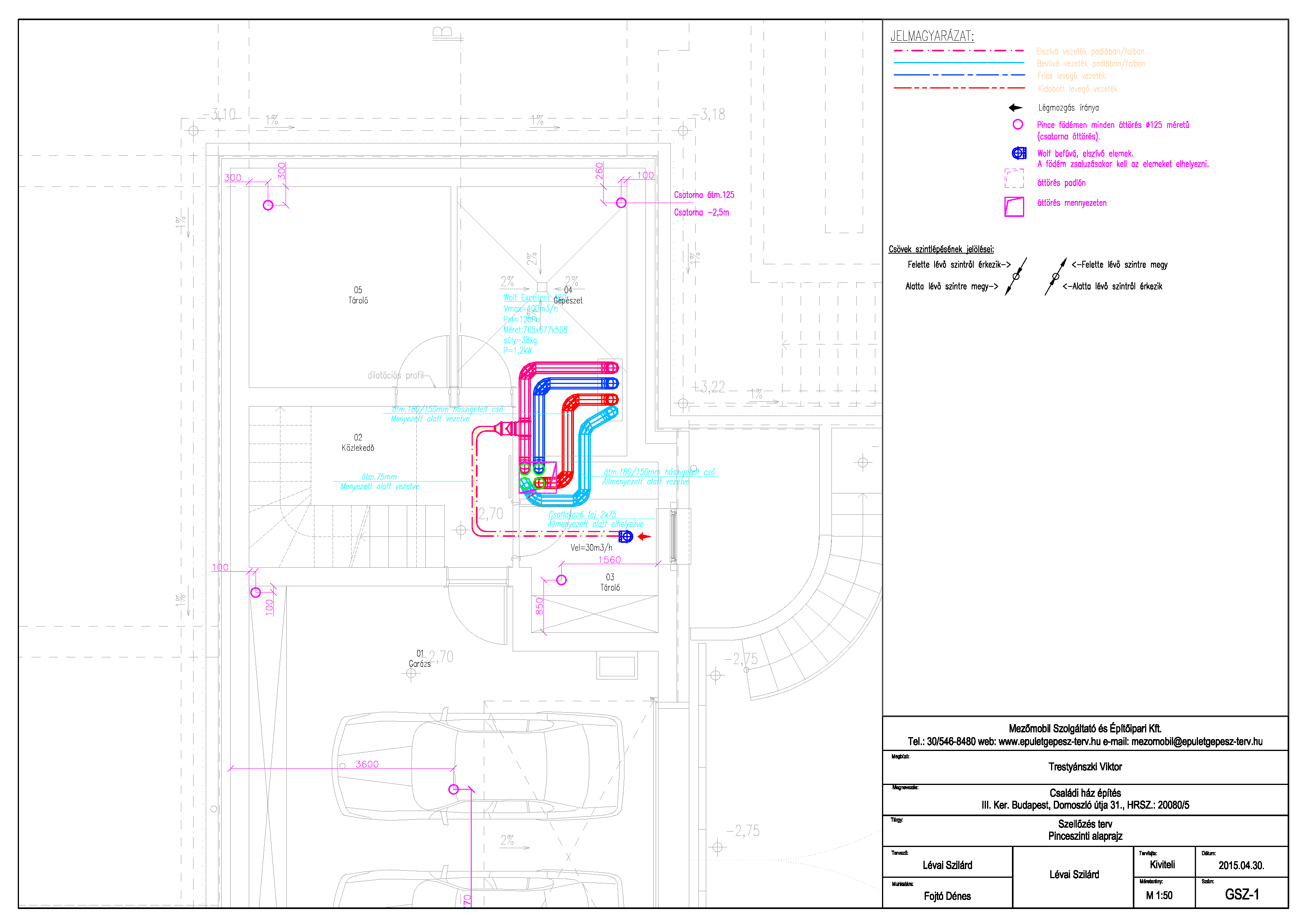

  • Hővisszanyerős lakásszellőztetés került betervezésre WOLF CWL 400 Excellent típusú berendezéssel.
  • A telek mélyebben fekszik mint a közművesített út, így a szennyvíz elvezetést átemelő szivattyúval kellett biztosítani
  • A burkolt felületekről nem lehet elvezetni közműbe a csapadékot, így meg kellett tervezni annak felhasználását, szikkasztását. Öntözési céllal elhasználható a csapadékvíz, melyet egy ciszternában tárolunk. A ciszterna túlfolyója Wavin szikkasztóba van kötve, mely azt a csapadékvizet hivatott elvezetni, melyet már nem lehet betárazni.
  • A tervezés során felmerülő engedélyezési eljárásokat lefolytatjuk, a szolgáltatóknál eljárunk. Ezen szolgáltatók az alábbiak:
    • VÍZSZOLGÁLTATÓ (FVM)
    • CSATORNA SZOLGÁLTATÓ (FCSM)

180kW hőszivattyús rendszer tervezése – Jabil Circuit Kft, Tiszaújváros

  • 2db 90kW VAPORLINE – magyar termék – víz-víz közegű hőszivattyú fűtő-hűtő üzemmódra
  • Magas hőfokú előremenő vízhőmérsékletre alkalmas hőszivattyú
  • Primer oldali hőforrás megtervezése: hőszivattyúnként 14db 100m mély talajszonda
  • Hidraulikai beszabályozási terv készítése
  • Meglévő fűtési-hűtési rendszerhez illesztés
  • Működési elv: fűtési idényben néhány fokos külső hőmérsékletig alkalmas a hőszivattyú biztosítani a belső hőmérséklet, azonban ha a belső hőmérséklet a tervezett érték alá csökken, akkor a hőszivattyúkkal párhuzamosan kötött meglévő gázkazánok beindulnak, és kiegészítik a szükséges hőigényt. Hűtési üzemmódban szintén párhuzamosan kapcsolt a meglévő folyadékhűtővel, így ha már nem elegendő a bevitt hűtési teljesítmény, a folyadékhűtő tovább hűti a belső levegőt.

Családi ház tervezése és kivitelezése - Budapest

  • Fűtés falon kívül szénacél csővel szerelve (gyors és esztétikus munka)
  • Vízellátás falon kívül rézcsővel, falhoronyban, aljzatban pedig ötrétegű oxigéndiffúziót gátló csővezetékkel lett szerelve
  • Napkollektoros rendszer csővezetékének elkészítése falhoronyban
  • Padlófűtés a hidegburkolatú helyiségekben
  • Meglévő vegyestüzelésű kazán rendszerbe illesztése a kombipuffer tároló segítségével.
  • HMV előállítás a kombipuffer tároló felhasználásával. Gazdaságos üzem biztosítható, mivel a tároló felső egyharmadát fűti csak a kondenzációs kazán. A vegyestüzelésű kazán azonban az egész tároló felfűtését elvégzi, így egyszerre több csapoló is ellátható folyamatosan kellő hőmérsékletű HMV-vel.

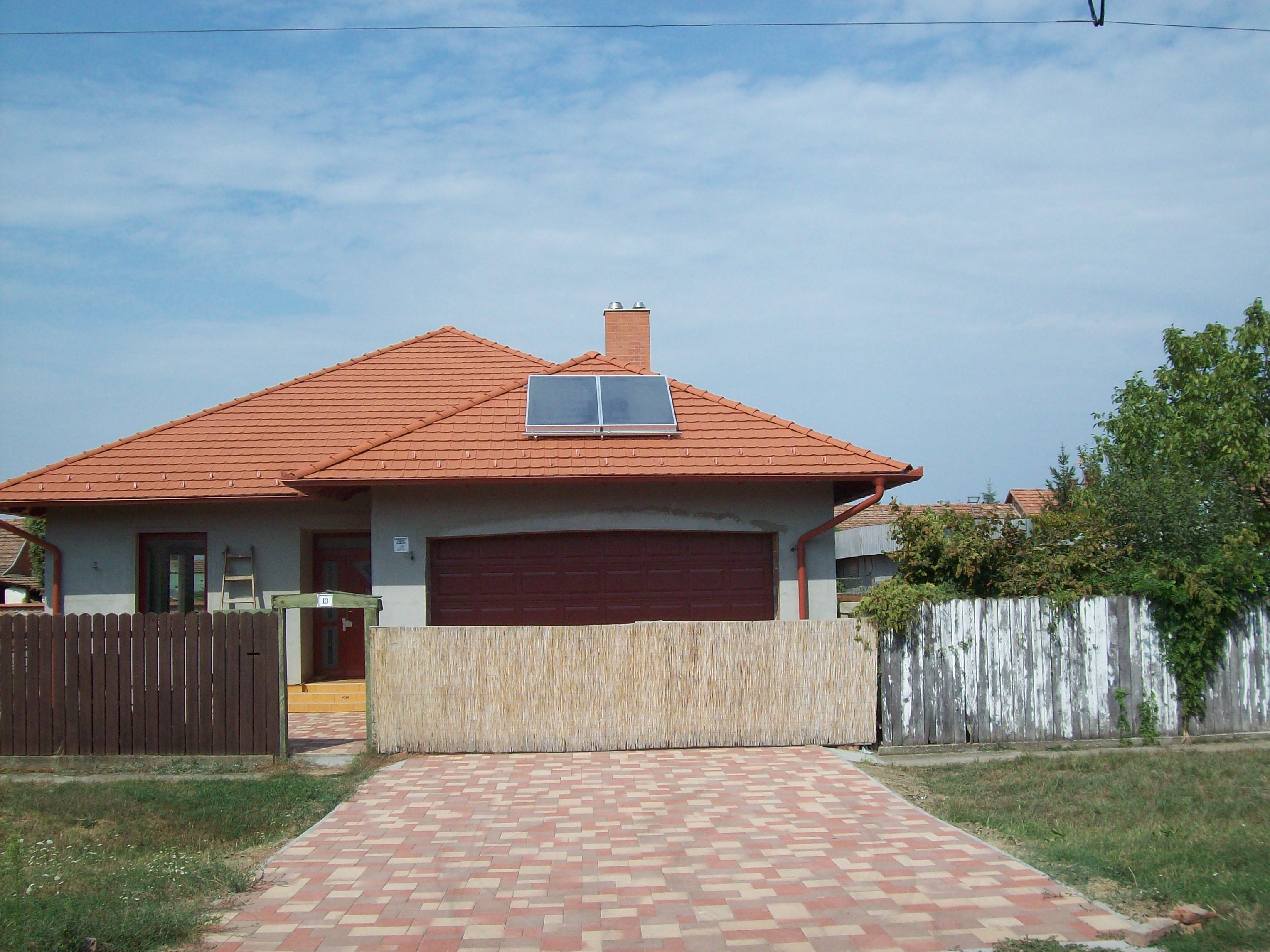

Családi ház tervezése és kivitelezése – Mezőtúr

  • Fűtő-hűtő hőszivattyú (reverzibilis hőszivattyú)
  • Talajkollektoros forrás oldal, azaz zárt körben glykol oldat keringetése a talajban fektetett 1,2-1,3m mélyen vezetett KPE csövekkel.
  • Napkollektoros rendszer, folyamatos fordulatszám szabályozású szivattyúval. Mindig alkalmazkodik az igényekhez. A szolár egység automatikáján vizsgálni tudjuk a megtermelt hőenergiát, azaz effektíve a megtakarítást tudjuk számolni rajta.
  • Padlófűtés
  • Falfűtés-hűtés
  • Mennyezet fűtés-hűtés
  • higrosztát (páratartalom) szabályozás elvén működő központi szellőző rendszer
  • Központi porszívó
  • Szürkevíz technológia esővíz felhasználásával
  • Épületgépészeti automatizálás

Családi ház tervezése – Budapest

  • Fűtő-hűtő hőszivattyú (reverzibilis hőszivattyú)
  • Talajszondás forrás oldal, azaz zárt körben glykol oldat keringetése a talajban mintegy 100 méter mélyen vezetett KPE csövekkel.
  • Napkollektoros rendszer, folyamatos fordulatszám szabályozású szivattyúval. Mindig alkalmazkodik az igényekhez. A szolár egység automatikáján vizsgálni tudjuk a megtermelt hőenergiát, azaz effektíve a megtakarítást tudjuk számolni rajta.
  • Padlófűtés
  • Száraz fektetésű gipszkarton paneles falfűtés-hűtés
  • Száraz fektetésű gipszkarton paneles mennyezet fűtés-hűtés
  • Hővsszanyerős szellőzőrendszer higrosztát szabályozással
  • Központi porszívó
  • Esővíz felhasználás öntözési célra
  • Épületgépészeti automatizálás
  • Kültéri medence és beltéri jakuzzi fűtés



Balatonfűzfő – nyaraló

  • Radiátoros fűtési rendszer
  • Gázkazános hőközpont
  • vízteres kandalló hidraulikai bekötése a fűtési rendszerbe
  • Esővíz hasznosítás biztosítása 3m3-es ciszternával

Csömör, családi ház

  • Szárazfektetésű Rehau fal és mennyezet fűtő-hűtő elemek
  • Mitsubishi Zubadan levegő-víz hőszivattyú fűtésre, hűtésre és HMV termelésre
  • Lakásszellőztető rendszer kiépítése Zehnder hővisszanyerős lakásszellőztetővel

Halásztelek, családi ház

  • Nedvesfektetésű Rehau fal és mennyezet fűtés-hűtés
  • Mitsubishi Zubadan levegő-víz hőszivattyú fűtésre, hűtésre és HMV termelésre
  • Lakásszellőztető rendszer kiépítése Zehnder hővisszanyerős lakásszellőztetővel

Pilisvörösvár, családi ház

  • Többlépcsős kivitelezést támogató tervezés teljes fűtési rendszer rekonstrukcióval
  • Automatika tervezése, távoli beavatkozással, probléma esetén értesítéssel
  • Meglévő kazán mellé új, faelgázosító kazán tervezése
  • Meglévő búboskemence kéményébe füstgáz hőhasznosító beépítése
  • Direkt fűtési rendszerek időjárásfüggő, szabályozott hőmérsékletűvé alakítása
